Bahnsteigdächer
Typ Bodenheim +­ Bodenheim light

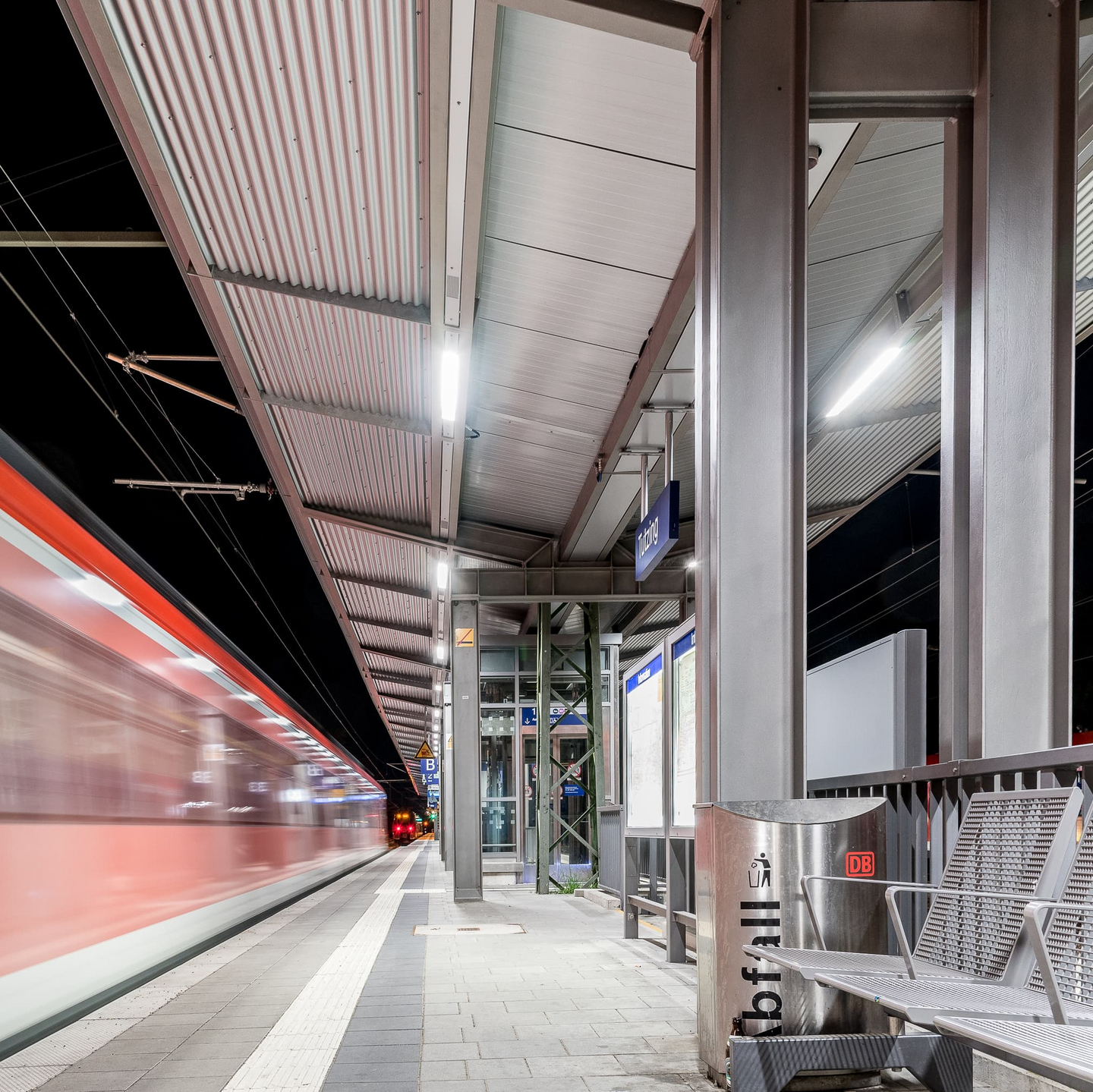

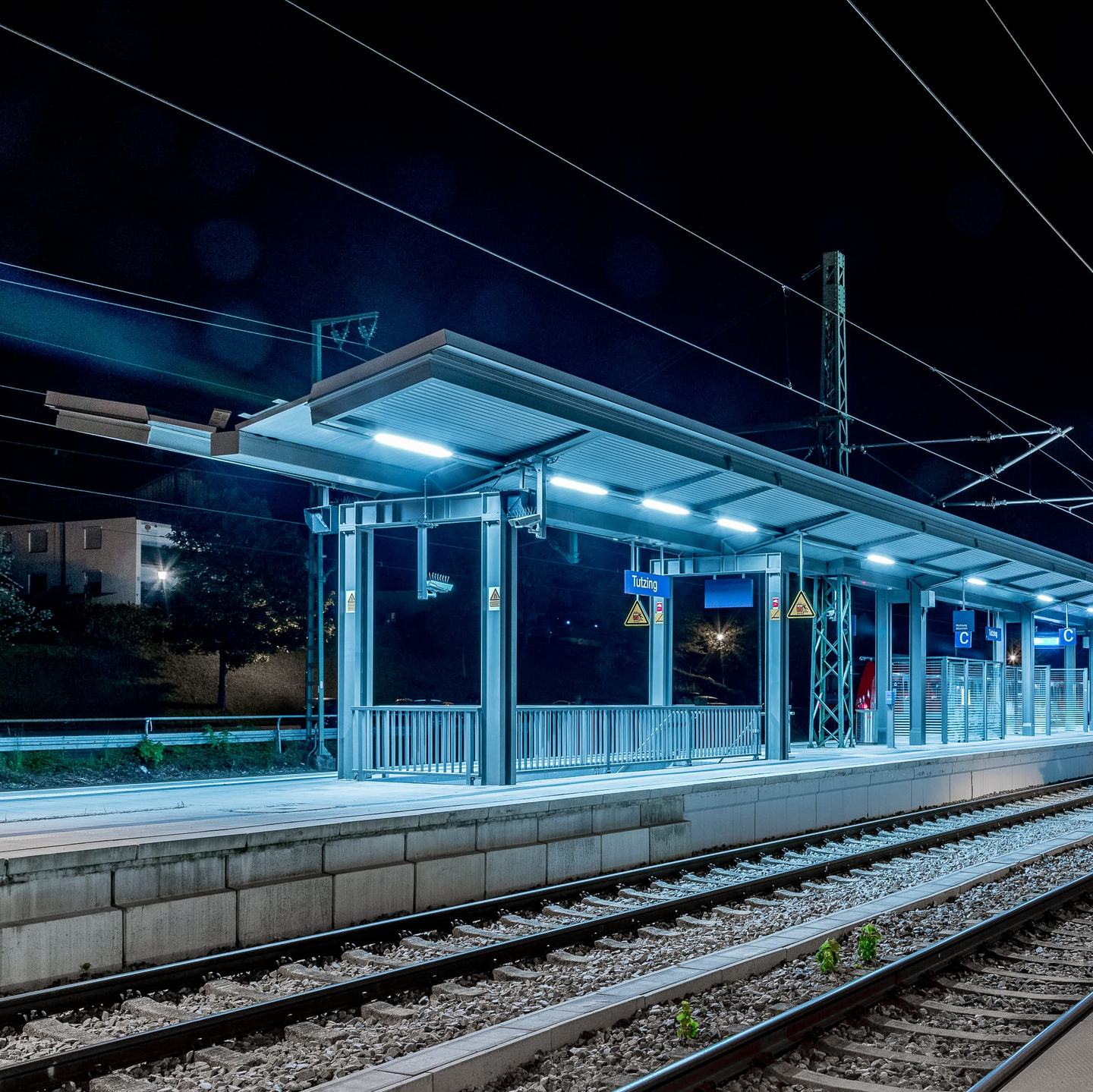

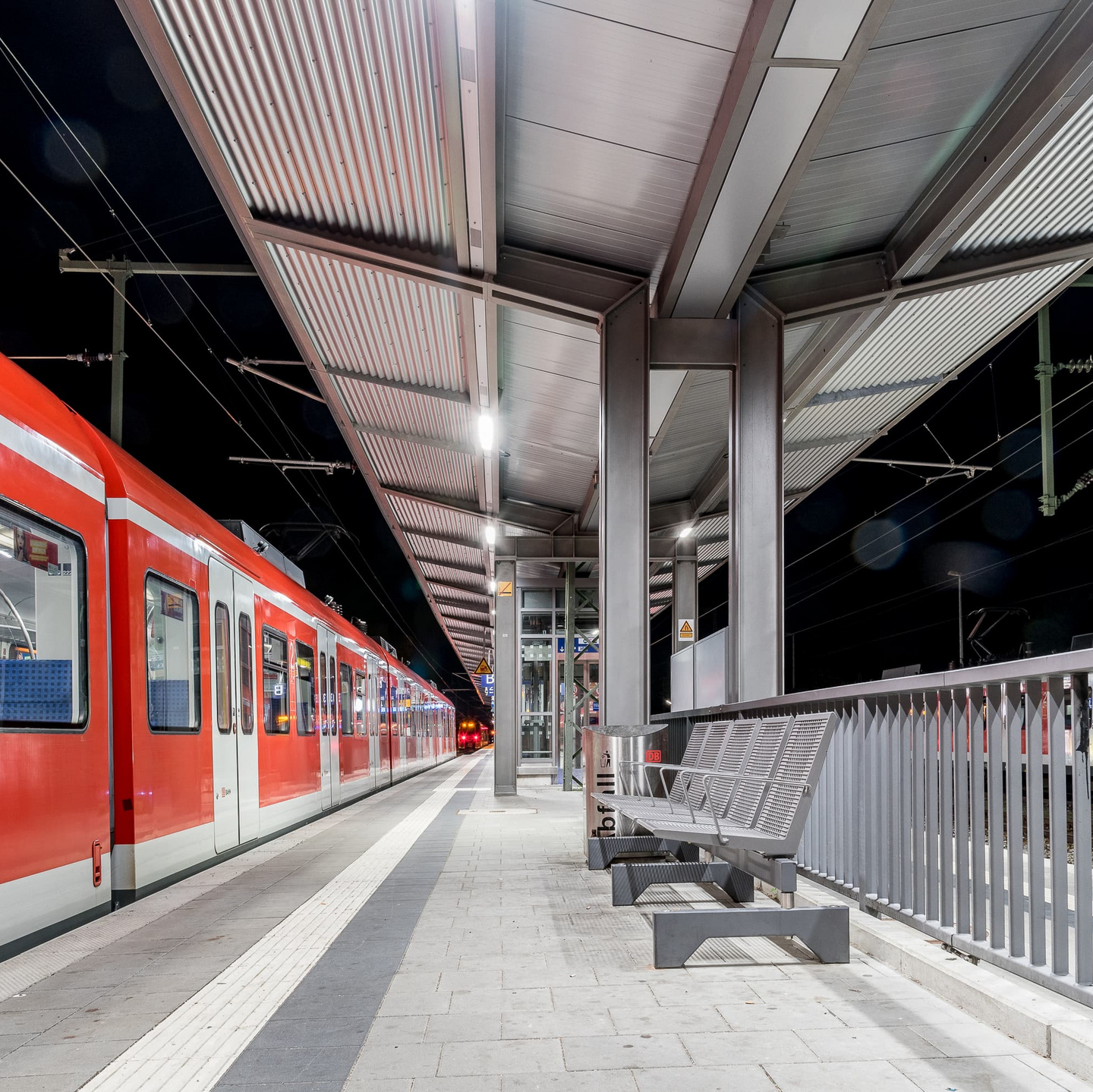

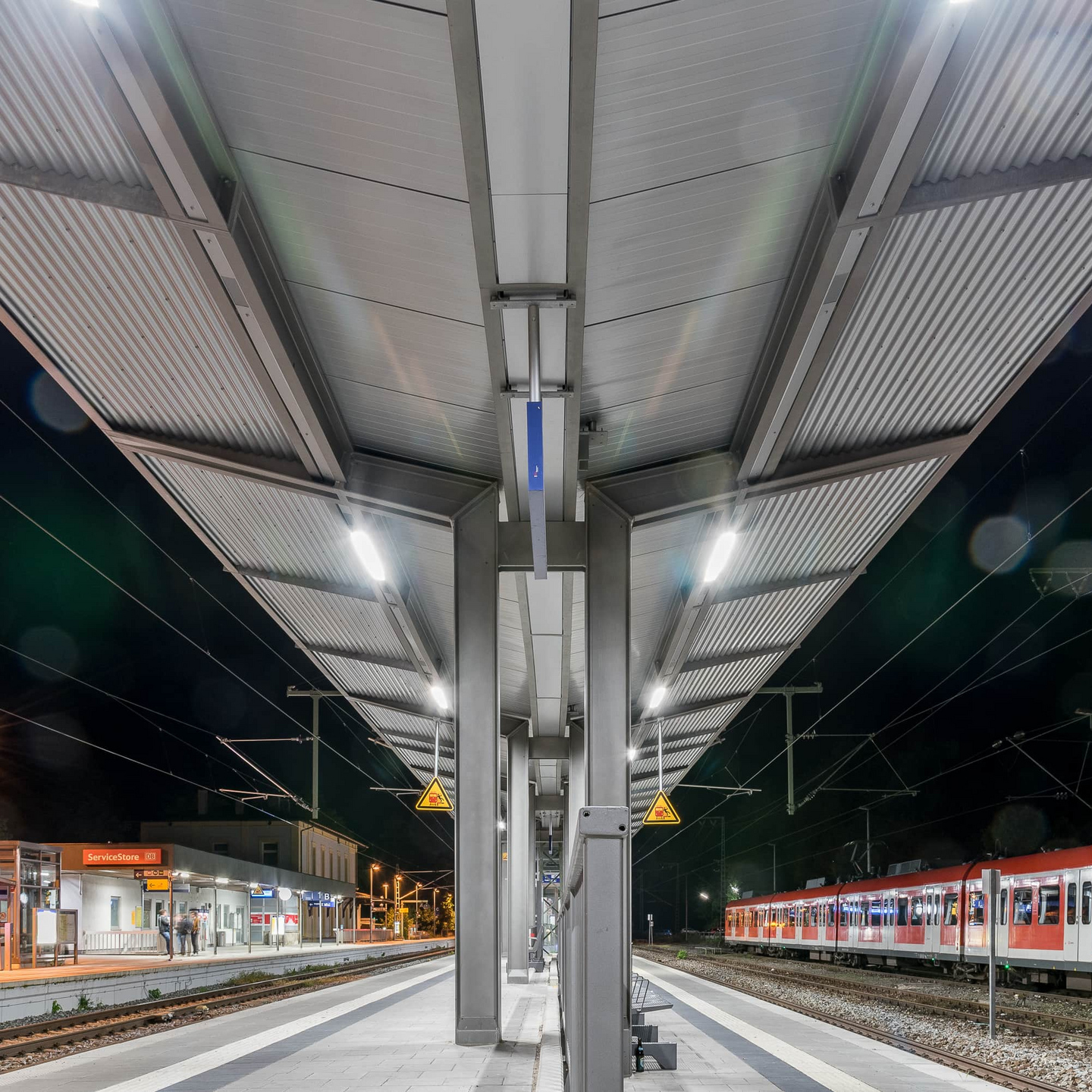

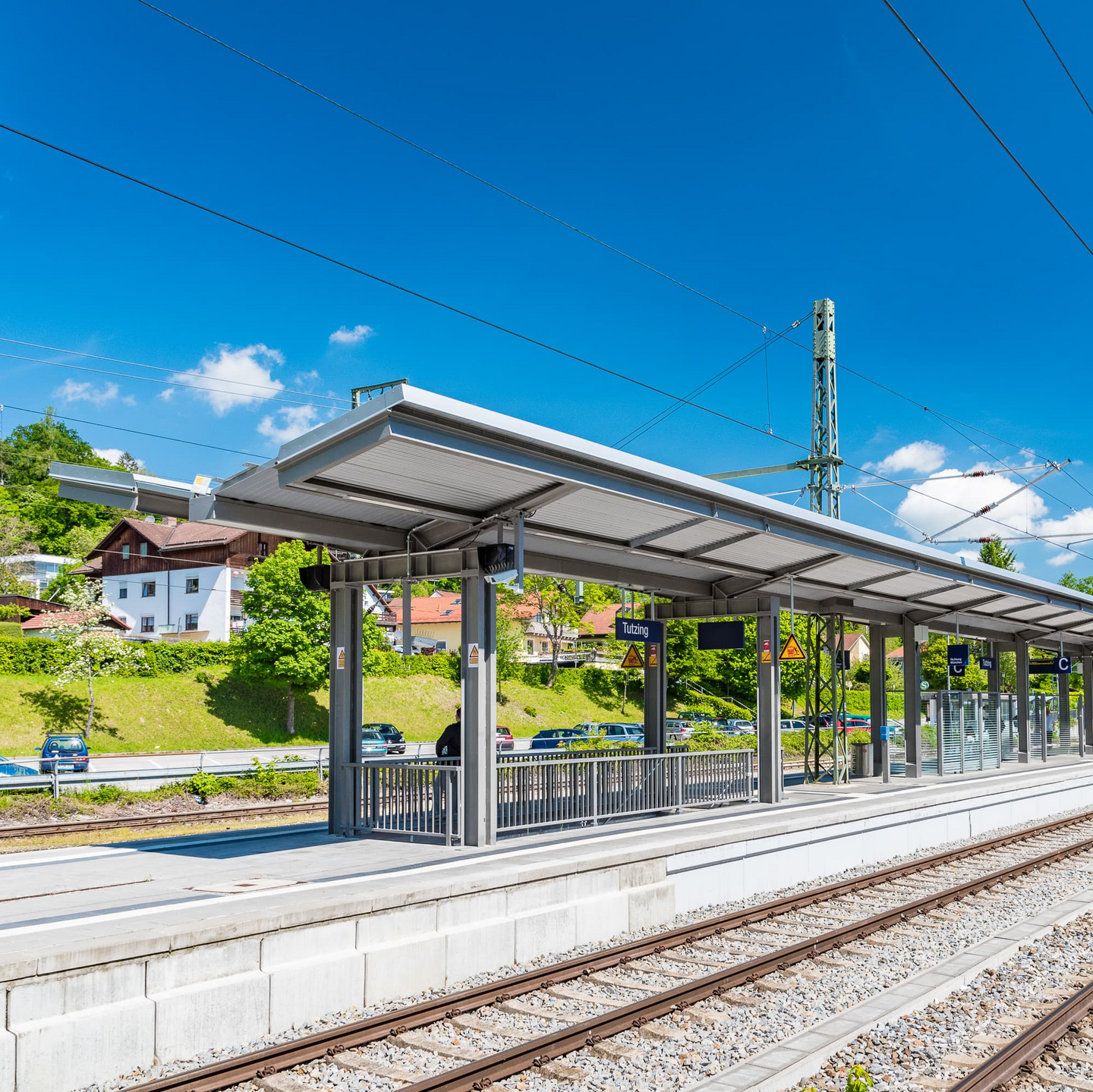

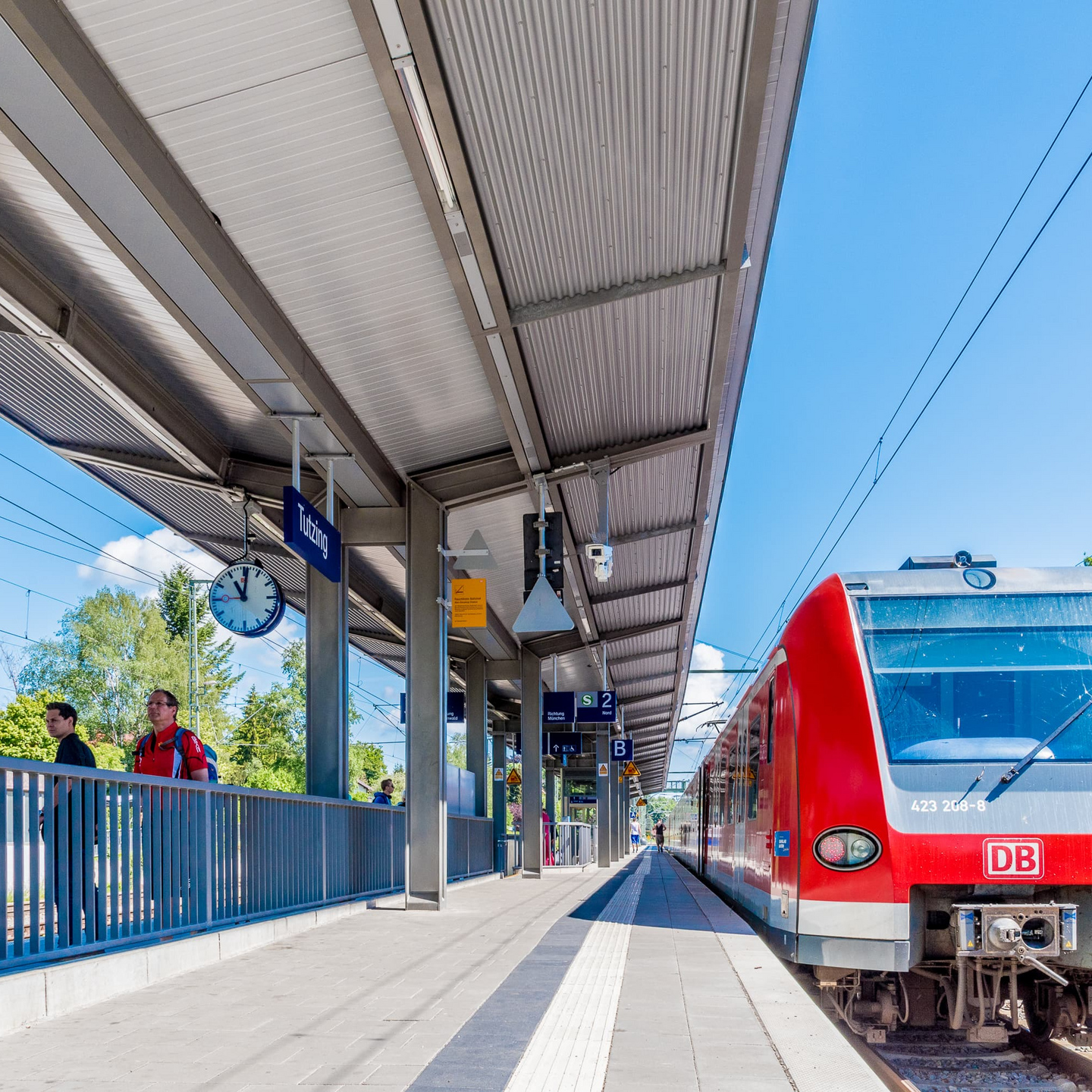

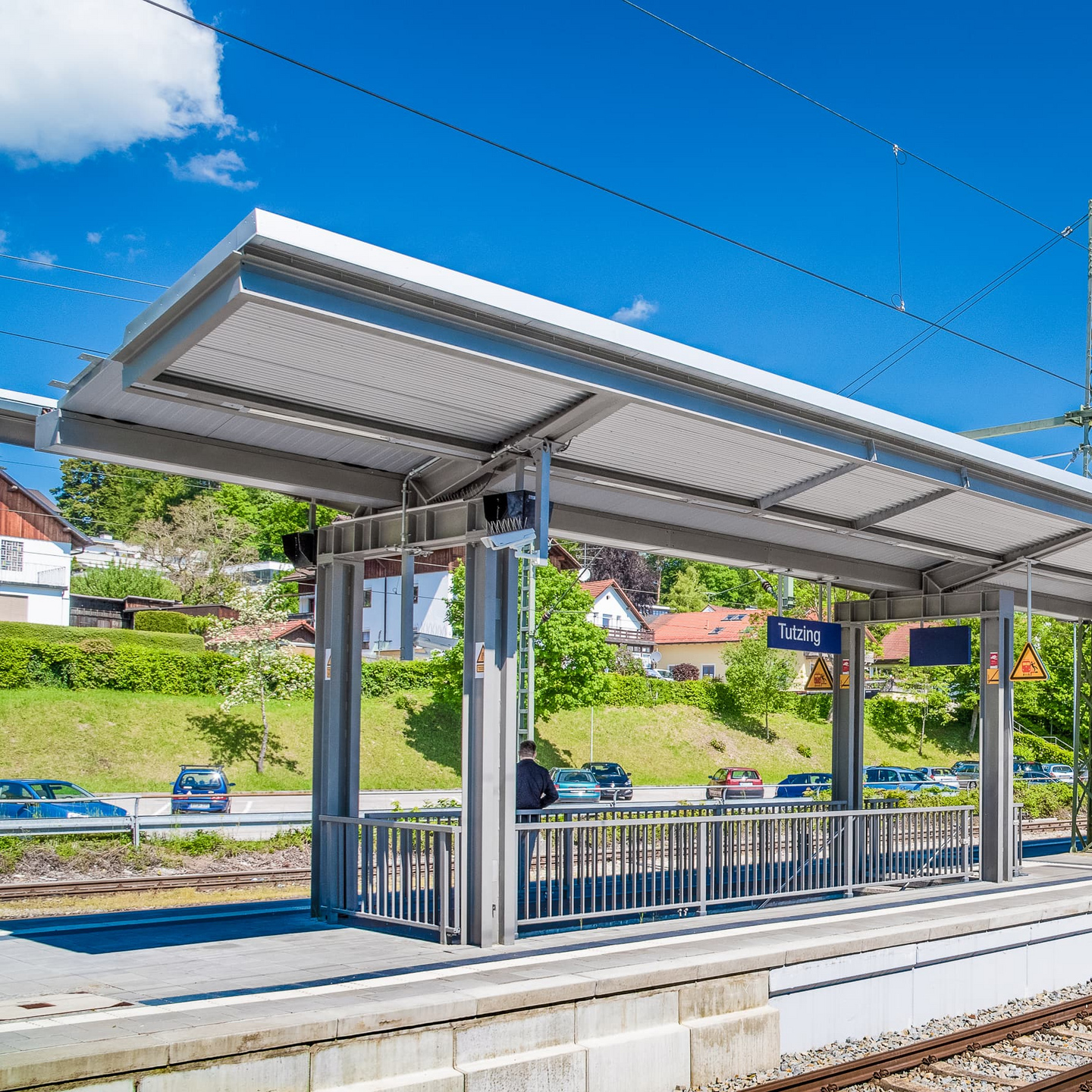

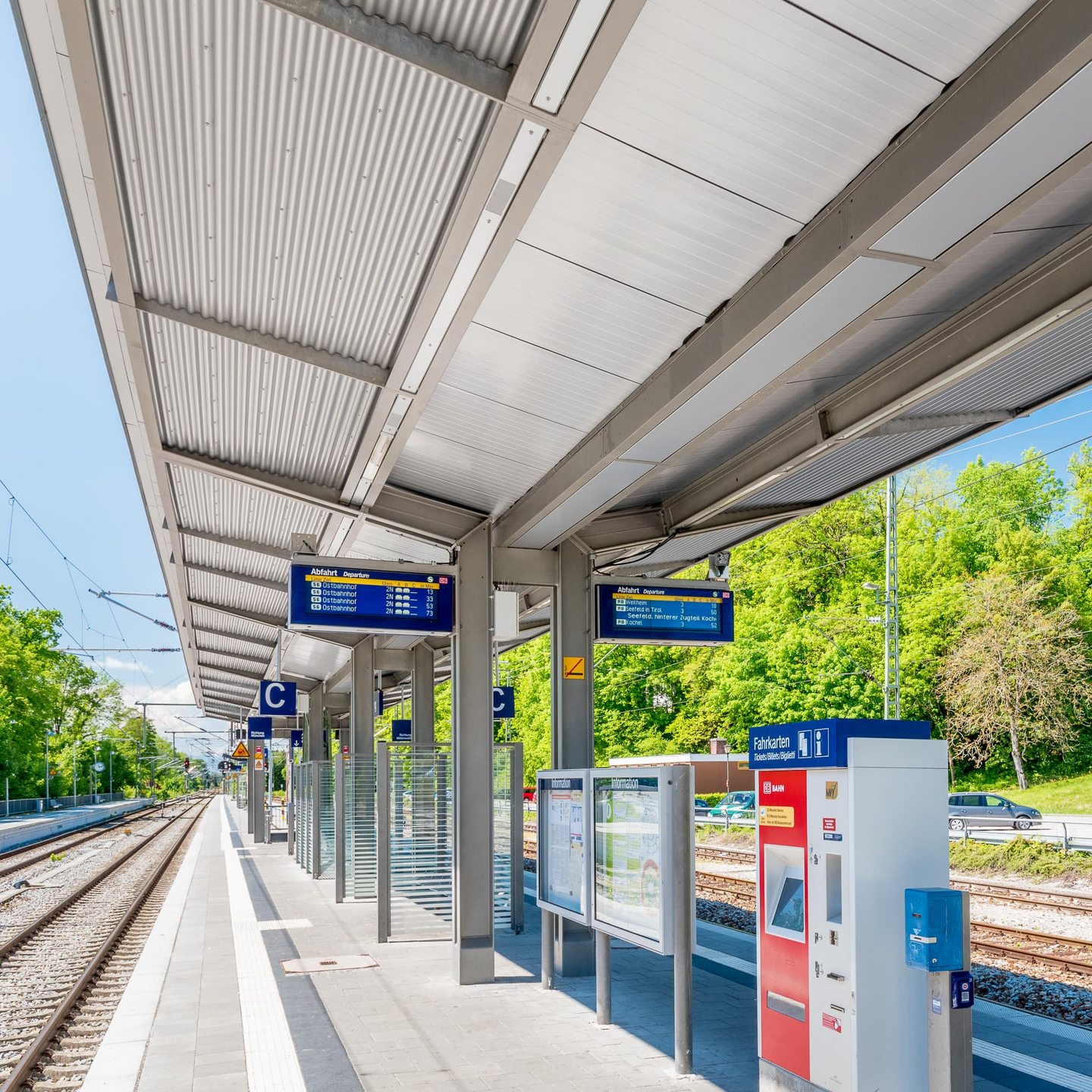

Merkmale des Dachtyps „Bodenheim“

  • Ein weiteres zugelassenes Dachsystem der Deutschen Bahn AG ist das „Bodenheim“-Dach. Im Gegensatz zum „Zwiesel“-Dach besteht das „Bodenheim“-Dach hauptsächlich aus Trägern und Profilen. Es kann in zwei Varianten ausgeführt werden: einstielig (mit einer Stütze pro Dachachse) oder zweistielig (mit zwei Stützen je Dachachse).
  • Die Dacheindeckung erfolgt mit Sandwichpaneelen und Verkleidungsblechen. Je nach Ausführung kann ein lichtdurchlässiger Glasbereich aus Sicherheitsverglasung integriert werden. Lautsprecher und Leuchten werden in einem Medienträger montiert, der sich über die gesamte Länge des Daches erstreckt.
  • Das „Bodenheim“-Dach lässt sich an verschiedene Geometrien anpassen, wie zum Beispiel kurvige oder sich verjüngende Bahnsteige, und folgt dabei der Bahnsteigkante. Auch die Integration von Aufzugseinhausungen oder die Überdachung von Treppen und Unterführungen ist möglich.
  • Für Wartungsarbeiten ist ein Laufrost auf dem Dach installiert, und ein Seilsystem sorgt für die Sicherheit des Wartungspersonals.
  • Die Fertigung aller Komponenten erfolgt in unserem Werk in Crimmitschau, wo auch die Montage durch erfahrene Stahlbaumonteure durchgeführt wird.

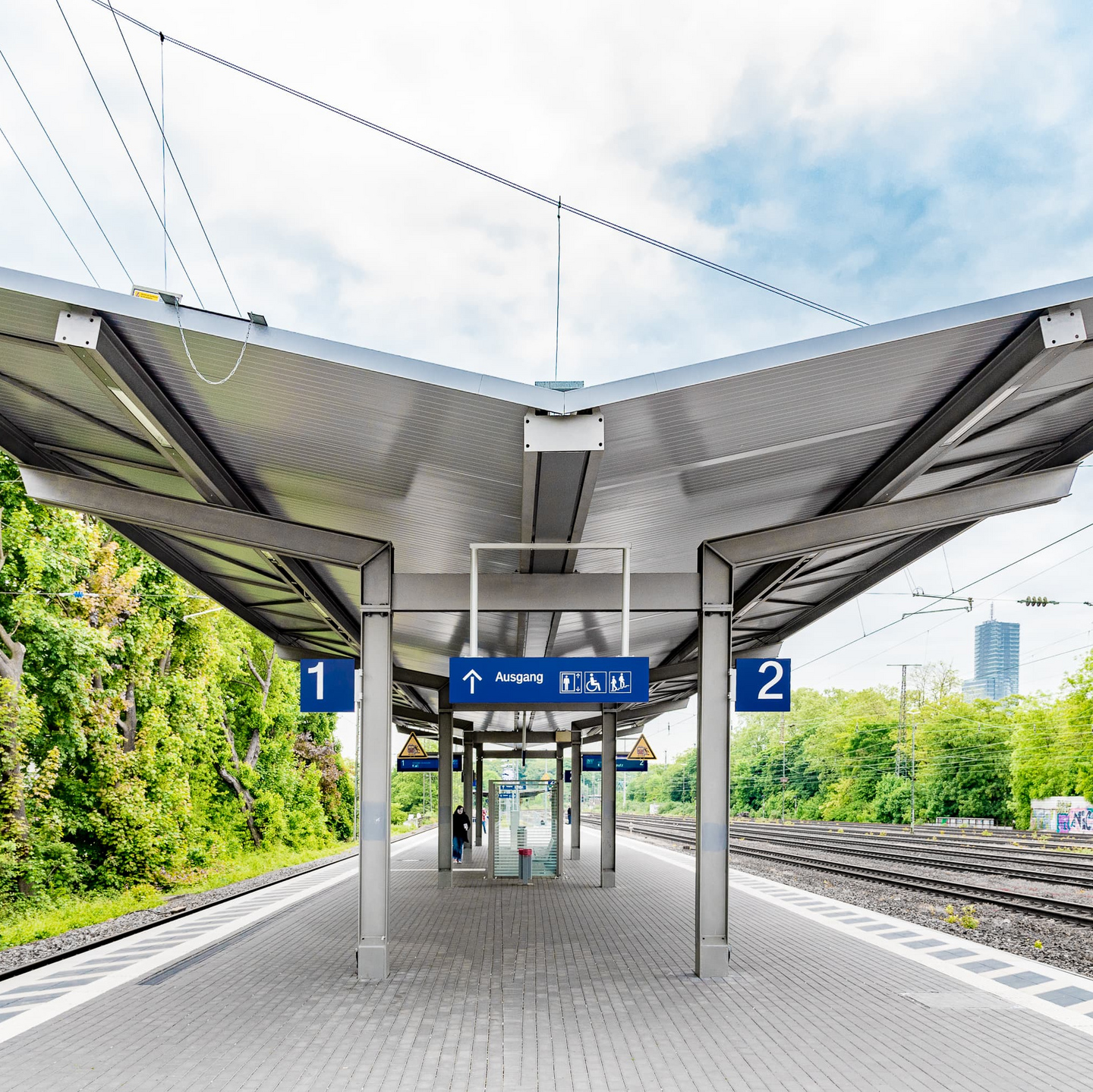

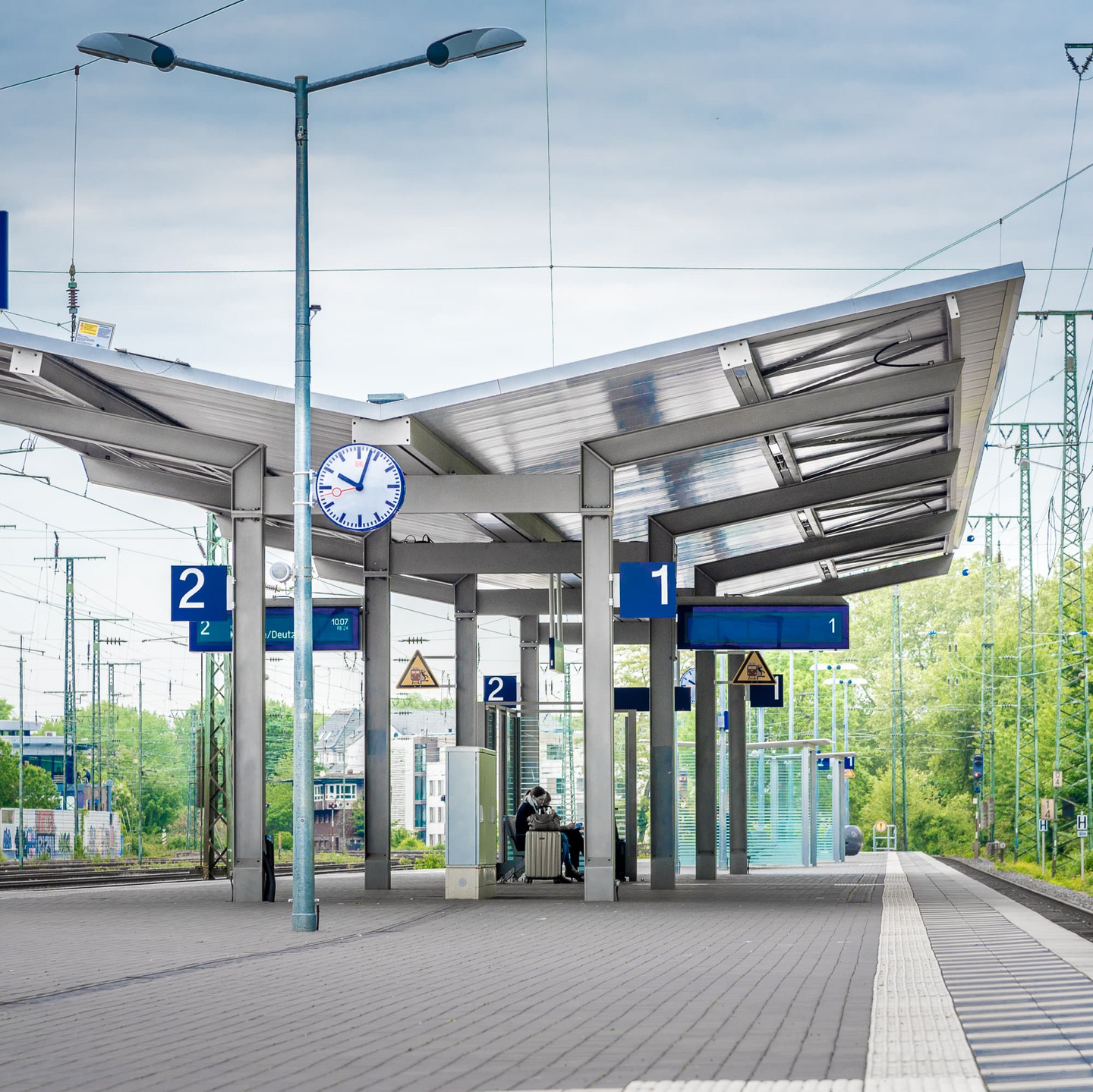

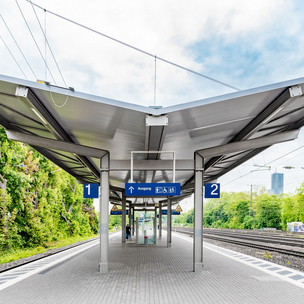

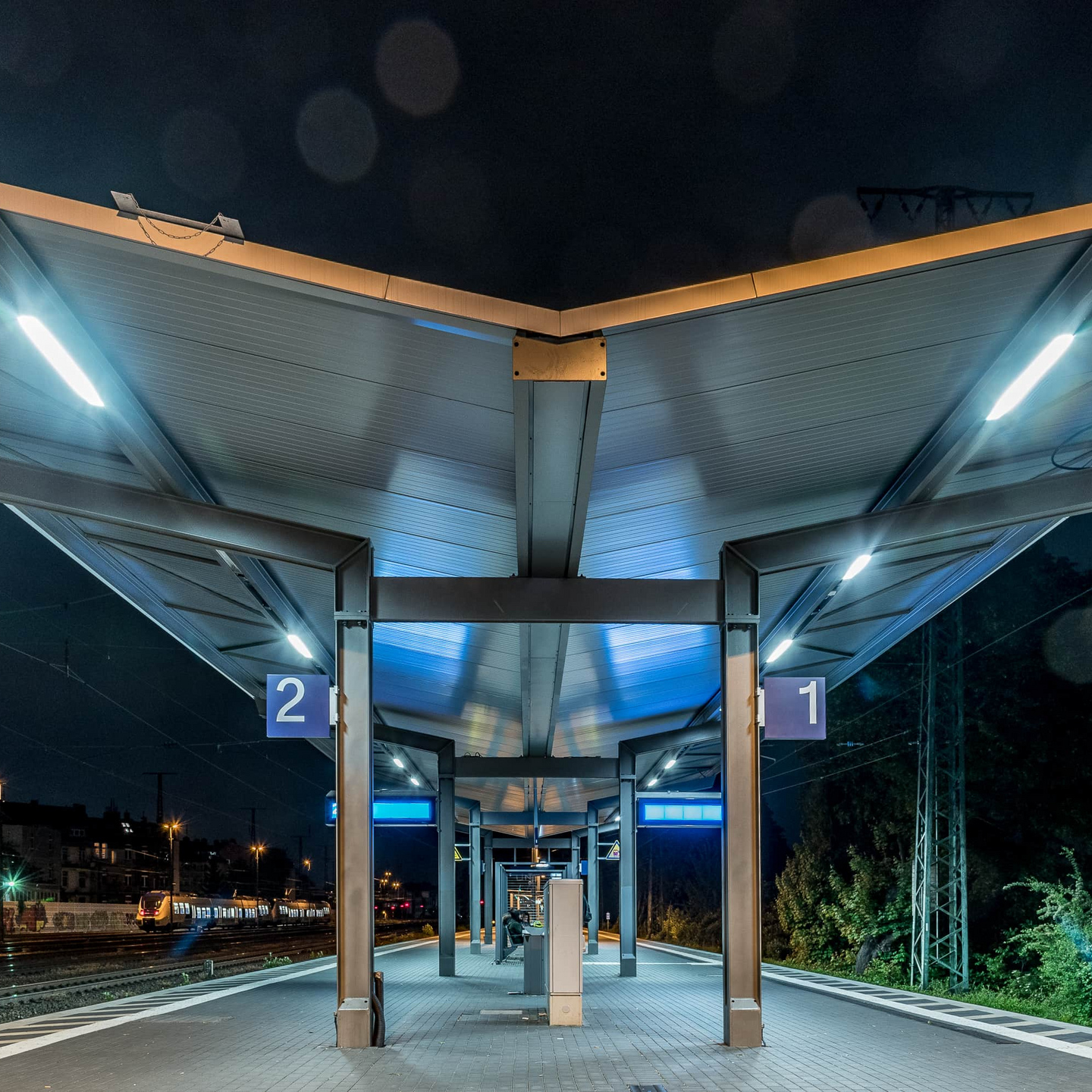

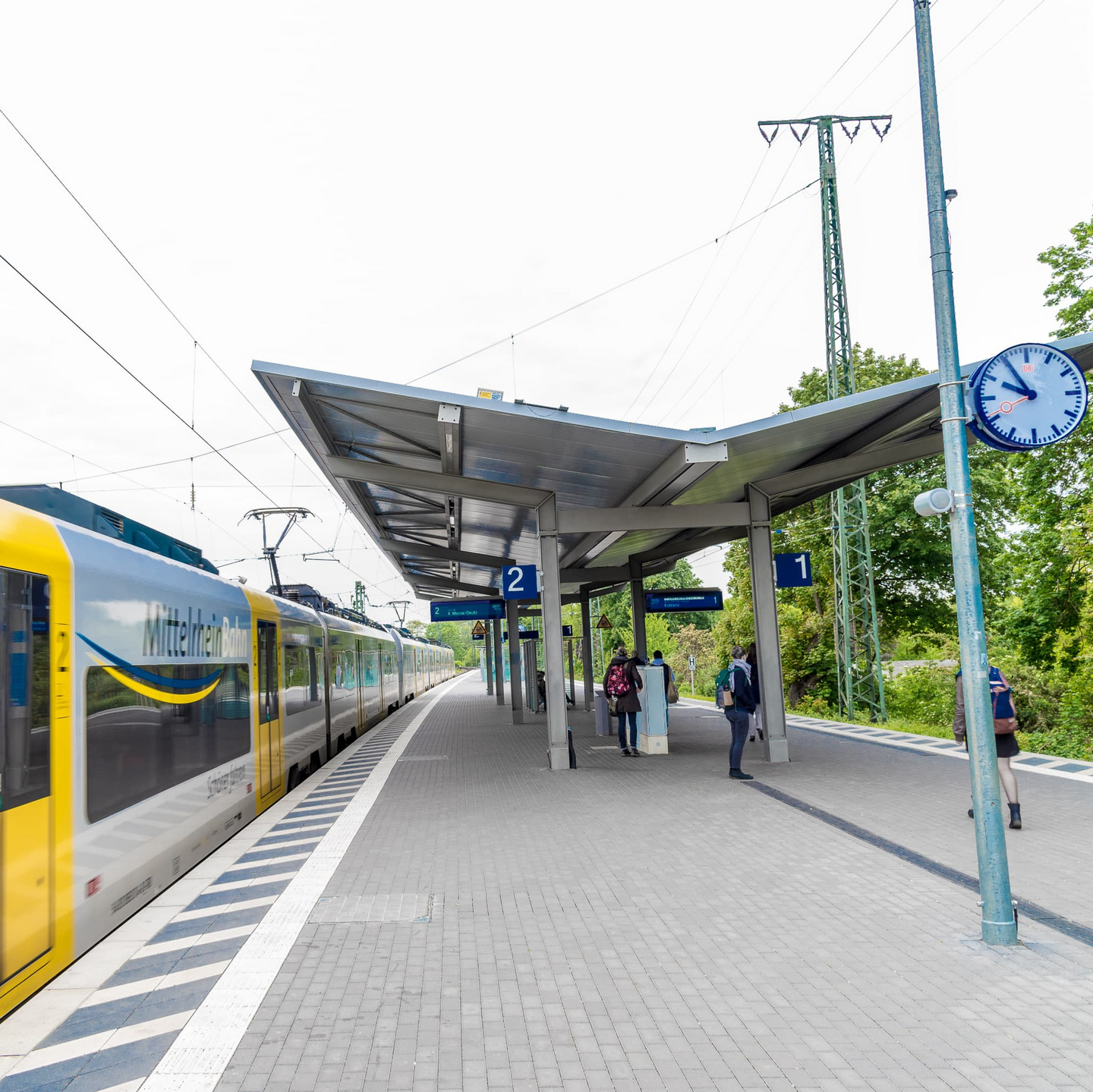

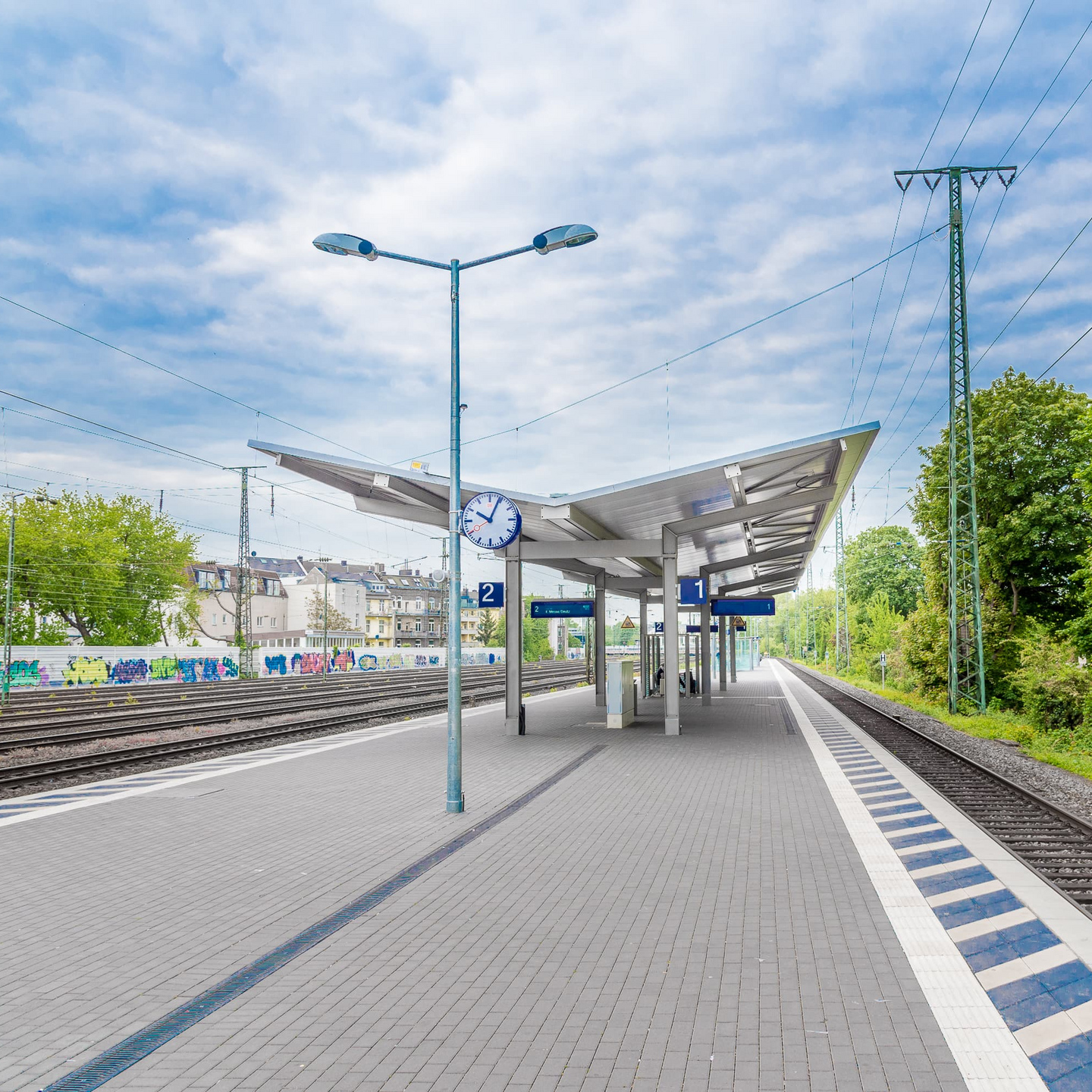

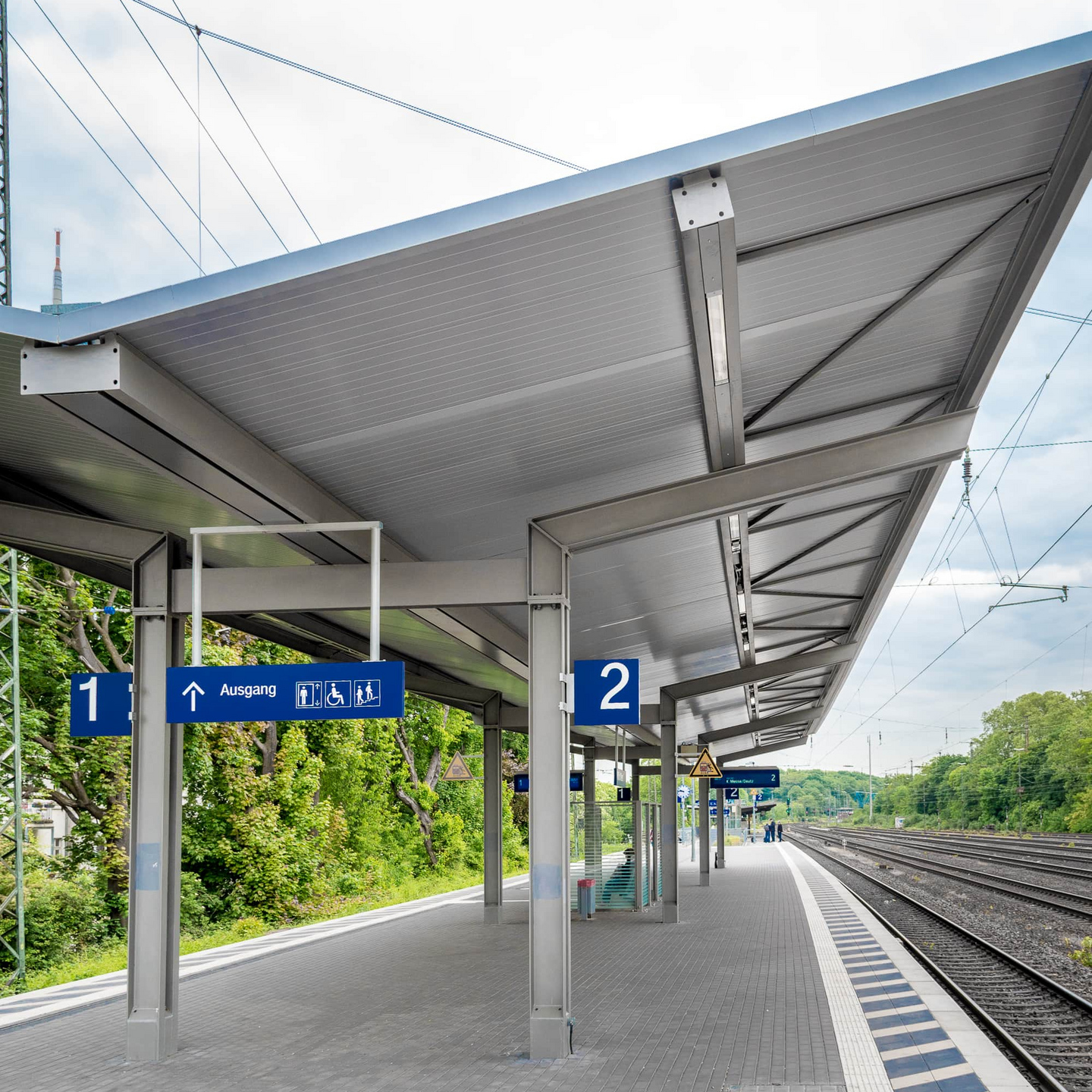

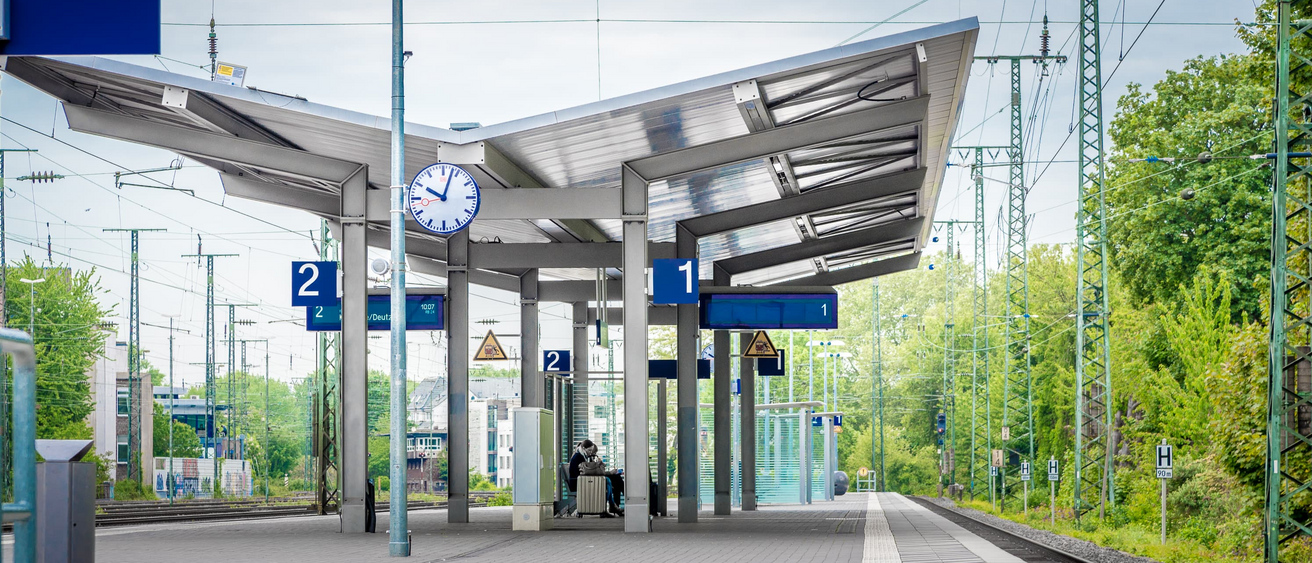

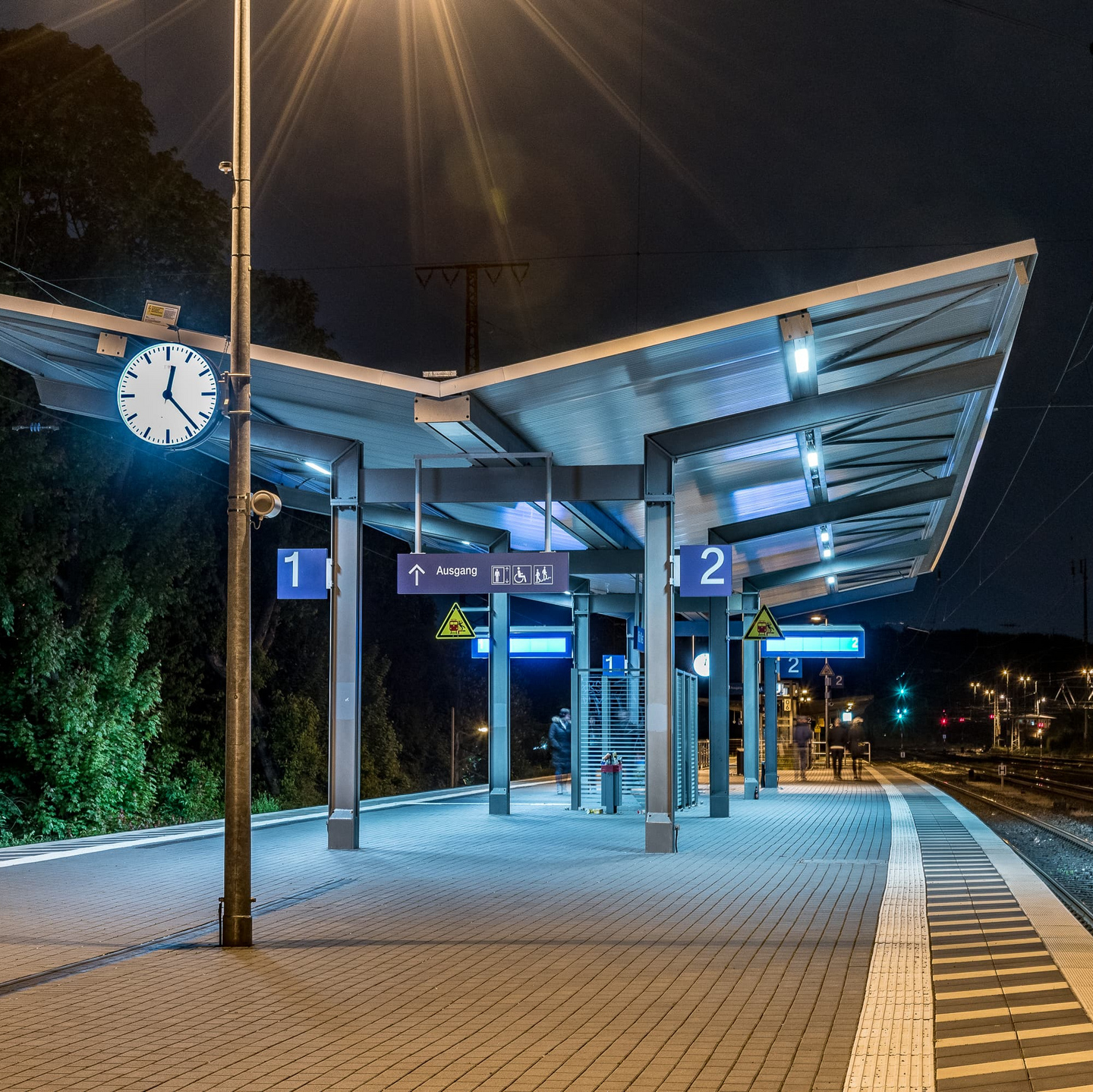

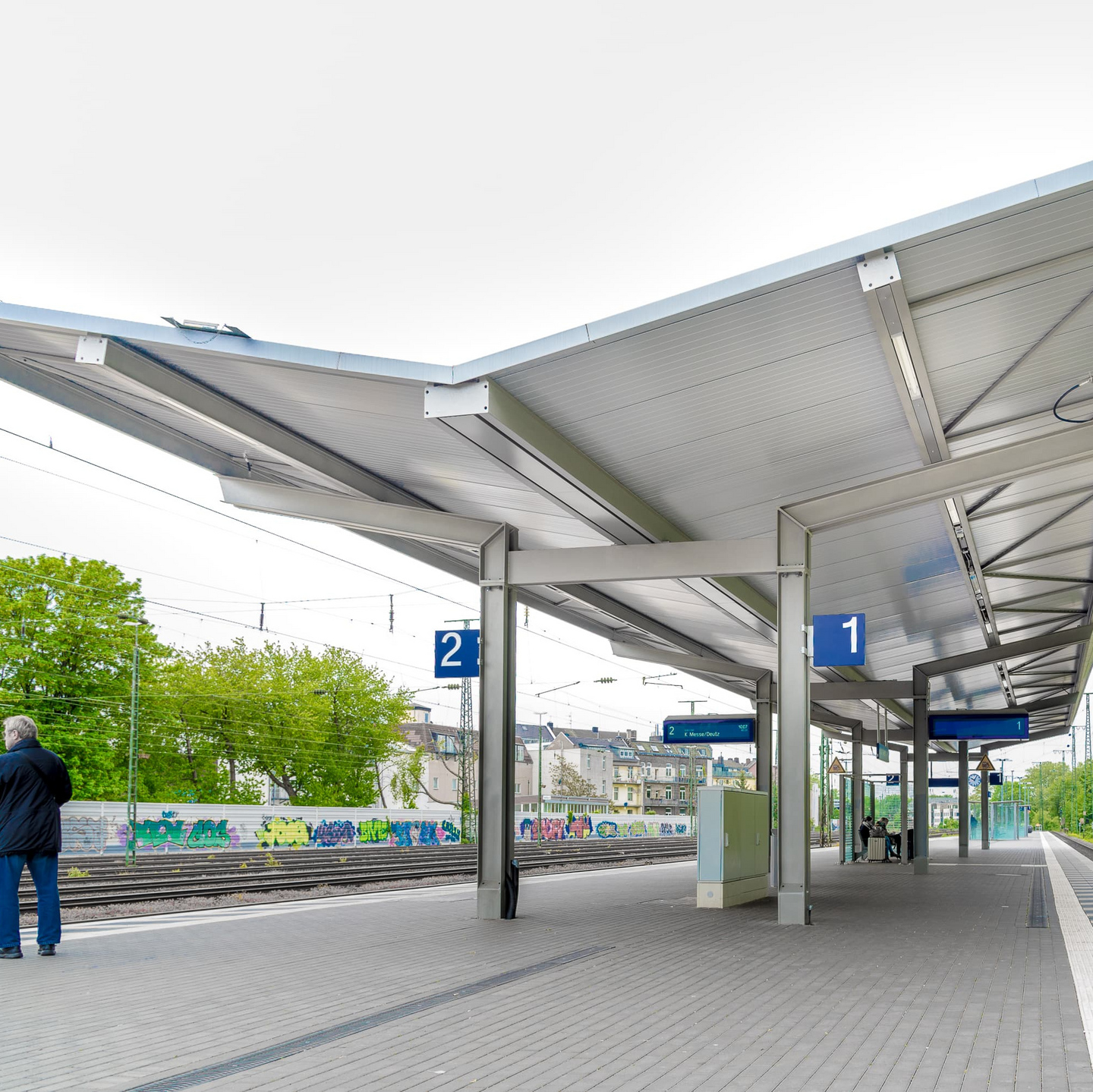

Merkmale des Dachtyps „Bodenheim light“

  • Neben den „Zwiesel“- und „Bodenheim“-Dächern wird an einigen Standorten der Deutschen Bahn auch das vereinfachte „Bodenheim light“-Dach eingesetzt. Es nutzt vor allem Träger und Walzprofile und besteht aus Stützen, Querträgern und einem Dachrahmen. Auf der gesamten Länge verläuft ein Medienkanal für Lautsprecher, Leuchten und Kabel, während eine längs verlaufende Rinne die Entwässerung übernimmt.
  • Die Dacheindeckung erfolgt mit Sandwichpaneelen und Verkleidungsblechen. Im Gegensatz zum „Bodenheim“-Dach entfällt jedoch die Blechverkleidung an der Unterseite der Überdachung. Der Mittelbereich kann statt der Paneele auch mit Glasscheiben ausgestattet werden, während der Außenbereich ausschließlich mit Paneelen gedeckt ist.
  • Die Konstruktion des „Bodenheim light“-Dachs lässt sich an verschiedene Bahnsteiggeometrien anpassen und folgt dem Verlauf des Bahnsteiges. Auch die Integration von Aufzugseinrichtungen, Wetterschutz oder die Überdachung von Treppenaufgängen und Unterführungen ist möglich.
  • Wie bei anderen Bahnsteigdächern ist auch das „Bodenheim light“-Dach mit einem Laufrost für Wartungsarbeiten und einem Seilsystem zur Absturzsicherung für das Wartungspersonal ausgestattet.
  • Die Fertigung sämtlicher Komponenten erfolgt in unserem Werk in Crimmitschau, und die Montage wird durch erfahrene Stahlbaumonteure vor Ort durchgeführt.
